Коническо-цилиндрические редукторы Motovario B и BA: параметры и выбор

Коническо-цилиндрические редукторы Motovario серии B и BA — это трёхступенчатые редукторы с перпендикулярным расположением валов, которые применяют в приводах конвейеров, мешалок, подъёмников, промышленных установок и гражданских объектов. Редукторы B выпускаются в чугунном корпусе (габариты 063–163), редукторы BA — в алюминиевом (A40–A70). Разберём, как устроены коническо-цилиндрические редукторы Motovario, какие у них параметры и как выбрать нужный габарит.

Серия B: назначение и конструкция

Технологическое содержание редукторов серии B позволяет достичь высокого соотношения производительности и срока службы. Универсальные редукторы успешно применяются в огромном количестве промышленных и гражданских приложений. Они имеют отличное соотношение цены и выходного крутящего момента к массе и просты в обслуживании.

Как устроен редуктор B

Редуктор трёхступенчатый: коническая зубчатая передача установлена в качестве второй ступени редукции для более высокой прочности. Высокопрочный корпус оптимизирован расчётом FEM, а входной и выходной фланцы выполнены из серого чугуна G200. Шестерни закалены и отпущены, зубья нарезаны. Нагрузка рассчитана по ISO 6336 и сертифицирована по AGMA 2001. Окраска — синяя порошковая эпоксидно-полиэфирная RAL 5010; доступны версии ATEX 2GD и 3GD.

Серия BA в алюминиевом корпусе

В серии BA корпус отлит под давлением из алюминиевого сплава, редуктор универсального исполнения с двумя или тремя ступенями. В габаритах BA40 и BA50 использована гипоидная коническая передача, в BA70 — прямозубая коническая передача; все пары изготовлены обкаткой профиля. Для BA доступна версия ATEX 3GD.

Основные параметры редукторов B и BA

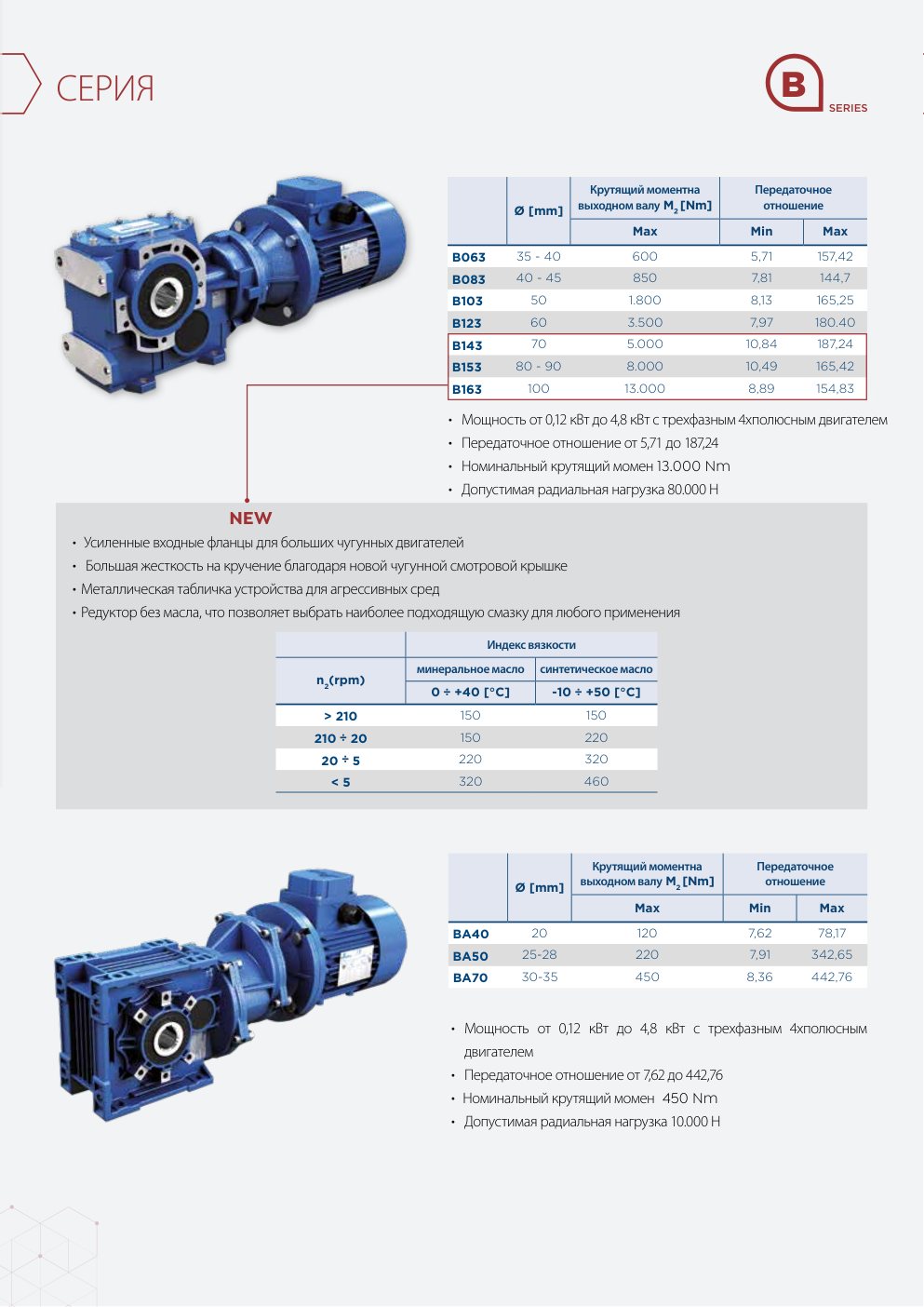

Моменты по габаритам

Исполнения корпуса и входа

Чугунные редукторы B выпускаются в трёх исполнениях корпуса: на лапах (FC), на боковом фланце (SC) и универсальном (UC — лапы и фланец). Варианты входа: B-PB (подключение к двигателю), CB и CBA (с компактным двигателем), IB и IBA (с приводным входным валом), BA (подключение к электродвигателю). Доступны версии с полым выходным валом, а также с односторонним и двусторонним выходным валом; для BA односторонний и двусторонний валы предусмотрены только в габарите BA70.

Комплектующие

К редукторам B и BA предлагаются шайба с прессовой посадкой (для габаритов 143, 153, 163), боковой фланец (для 063, 083, 103, 123, A40, A50, A70), ограничитель обратного хода, защитный кожух, реактивная штанга, усиленные уплотнения выходного вала и сальники из витона.

Смазка

Как и другие редукторы новой линейки Motovario, B и BA поставляются без масла, что позволяет выбрать смазку под конкретное применение. Минеральное масло подходит для температур 0…+40 °C, синтетическое — для −10…+50 °C; вязкость определяется частотой вращения выходного вала.

Где применяют редукторы серии B и BA

Коническо-цилиндрические редукторы с перпендикулярными валами выбирают, когда двигатель нужно расположить сбоку или вдоль конструкции: в приводах ленточных, скребковых и цепных конвейеров, шнековых транспортёров, смесителей, мешалок, лебёдок, подъёмных механизмов, ворот, станков и упаковочных линий. Чугунные габариты 143–163 с моментом до 13 000 Нм используют в тяжёлых приводах, а алюминиевые BA40–BA70 — в лёгких установках, где важна масса редуктора.

Монтаж и эксплуатация

Редуктор может иметь полый выходной вал, который надевается на вал машины и фиксируется шпонкой или зажимным соединением. Для габаритов 143–163 производитель предлагает шайбу с прессовой посадкой. Чтобы корпус не вращался под действием реактивного момента, применяют реактивную штангу. Перед пуском уточните заправку маслом: редукторы поставляются без смазки, и количество масла зависит от монтажного положения, указанного в таблицах технического каталога. Масло контролируют и меняют в сроки, указанные в руководстве по эксплуатации.

Как выбрать коническо-цилиндрический редуктор

1. Определите момент нагрузки, частоту вращения выходного вала и режим работы.
2. Подберите передаточное отношение: для редукторов B оно лежит в диапазоне 5,71–187,24, для BA — 7,62–442,76.
3. Выберите материал корпуса: чугун — для тяжёлых и ударных нагрузок, алюминий — для компактных приводов до 4,8 кВт.
4. Определите исполнение корпуса (FC, SC или UC) и тип выходного вала (полый, цельный, с зажимом).
5. Проверьте радиальные нагрузки на валах и необходимость ограничителя обратного хода.
6. Уточните размер двигателя IEC и фланец.

Чем коническо-цилиндрический редуктор отличается от червячного

Редуктор B с коническо-цилиндрической передачей имеет более высокий КПД, чем червячный, особенно при больших передаточных числах. Червячные редукторы NMRV компактнее и дешевле при небольших моментах, но уступают по КПД. Если нужен привод с перпендикулярными валами и высокой нагрузкой, предпочтительнее серия B; для небольших нагрузок и малых габаритов подойдёт NMRV.

Серии с перпендикулярными валами в линейке Motovario

Помимо B и BA, перпендикулярное расположение валов у Motovario обеспечивают червячные редукторы NMRV и тяжёлые редукторы PBZ, PBH и PBC с коническими ступенями. Если нужны моменты выше 13 000 Нм, смотрите серии MHD: в них есть редукторы с перпендикулярными валами BZ, BH и BC с номинальным моментом до 80 000–110 000 Нм.

Аналог в линейке Pujol

Ту же задачу решают коническо-цилиндрические редукторы Pujol KXB (чугун, размеры 303–1003, до 90 кВт, до 13 000 Нм) и KXA (алюминий, 200–350, до 450 Нм). Параметры KXB по крутящему моменту, передаточным числам и радиальной нагрузке совпадают с данными серии B Motovario: обе марки входят в одну группу компаний.

Как заказать редуктор Motovario B или BA

ООО «Альпарк» поставляет оригинальную продукцию Motovario и Pujol. Цены не публикуются: направьте запрос на zapros@nmrv.su с обозначением редуктора (например, B 103 FC), передаточным числом, размером двигателя и описанием задачи. Технический каталог серии B 2024 года и краткая брошюра — в разделе «Каталоги».
