Насадные редукторы Motovario серии S для конвейеров и шнеков

Насадные редукторы Motovario серии S предназначены для приводов конвейеров, шнеков, мешалок и другого оборудования, где редуктор крепится непосредственно на вал машины. Компактная насадная конструкция снижает затраты на фундамент и муфты, а широкий диапазон передаточных чисел позволяет подобрать редуктор под самые разные скорости. Рассмотрим, какие габариты и исполнения предлагает серия S, как расшифровать обозначение и как выбрать насадный редуктор.

Назначение и особенности серии S

Агрегаты серии S рассчитаны на самые разнообразные промышленные применения, связанные с транспортировкой материала с помощью конвейерной ленты или шнека. Насадные редукторы Motovario серии S предлагаются только в чугунном исполнении с размерами от 050 до 150 и обеспечивают широкий диапазон передаточных чисел, гарантируя высокую эффективность в разных рабочих условиях. Линейка пополнена габаритами 140 и 150 для более высоких мощностей.

Что общего у всех габаритов

• универсальный корпус для установки на лапах или фланце;
• две или три ступени редукции;
• модульная конструкция;
• шестерни из цементированной и закалённой стали;
• корпус из серого чугуна EN-GJL-200, оптимизированный расчётом FEM;
• нагрузка по ISO 6336, DIN 3990 и AGMA 2001;
• окраска синей эпоксидно-полиэфирной краской RAL 5010;
• исполнения ATEX 3GD и 2GD.

Отличия габаритов 050–125 и 140–150

У редукторов S050–S125 шестерни имеют шевингованный или выпрямленный профиль, а версии выходного вала — C (полый вал), D (цельный вал) и L (вал с зажимной втулкой). У крупных S140 и S150 профиль шестерён выпрямленный, а доступны версии C и L. Редукторы 140 и 150 поставляются без смазки.

Параметры насадных редукторов S

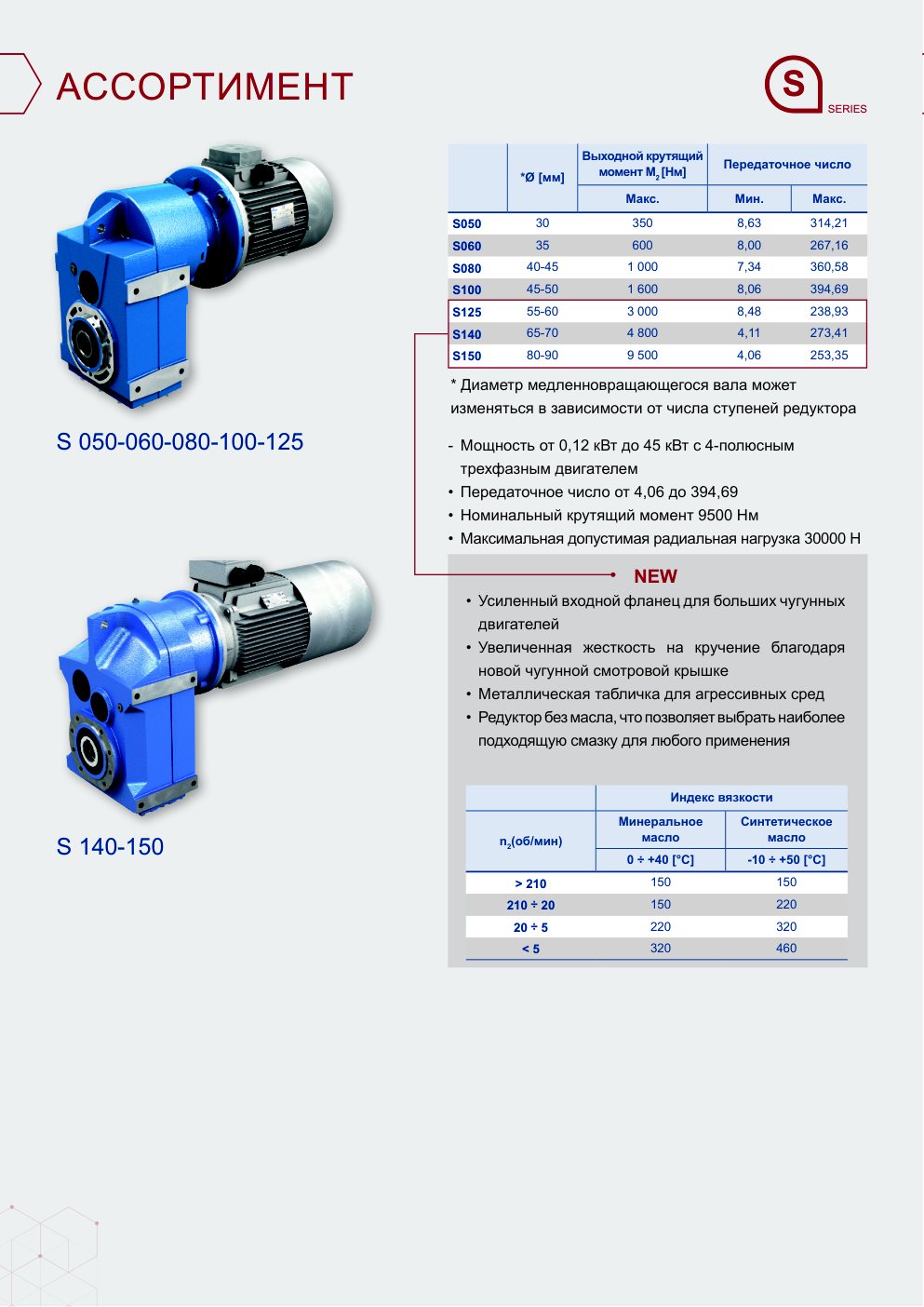

Моменты и передаточные числа по габаритам

Диаметр медленновращающегося вала зависит от числа ступеней редуктора.

Исполнения и принадлежности

Варианты входа

Редуктор S может быть выполнен с приспособлением для крепления двигателя IEC, в исполнении CS (с компактным двигателем), IS (со сплошным входным валом) и PS (с упругой муфтой, IEC/NEMA). Для габаритов 140–150 предусмотрены исполнения S (IEC/NEMA), с двигателем и IS.

Принадлежности

К редукторам предлагаются выходной фланец (FA, FB-FC и FG в зависимости от габарита), реактивная штанга или реактивный болт, зажимная втулка, ограничитель обратного хода, комплект для монтажа и демонтажа, усиленные уплотнения выходного вала и сальники из витона. Сплошной выходной вал — односторонний, а для S140–S150 доступен и двусторонний.

Смазка

Редукторы серии S поставляют без масла. Рекомендуемая вязкость зависит от частоты вращения выходного вала: при n2 свыше 210 об/мин — ISO VG 150 для обоих типов масла; при 210–20 об/мин — 150 для минерального и 220 для синтетического; при 20–5 об/мин — 220 и 320; при менее чем 5 об/мин — 320 и 460. Минеральное масло рассчитано на температуру окружающего воздуха 0…+40 °C, синтетическое — на −10…+50 °C.

Преимущества насадной схемы привода

Насадной редуктор избавляет от соединительной муфты и от отдельной рамы под редуктор: он устанавливается прямо на вал машины, а двигатель крепится к редуктору через фланец IEC. Это уменьшает число соединений, упрощает центровку и экономит место вдоль линии привода. Универсальный корпус позволяет закрепить редуктор на лапах или фланце, а модульная конструкция сокращает номенклатуру комплектующих и ускоряет замену узла при ремонте. Для приводов, работающих в запылённой среде, выбирайте уплотнения и сальники под условия эксплуатации и учитывайте режим работы при расчёте момента.

Как расшифровать обозначение

Обозначение насадного редуктора включает серию и габарит (например, S 080), исполнение входа (S, CS, IS, PS) и версию выходного вала (C — полый, D — цельный, L — с зажимной втулкой). Дополнительно указывают передаточное число, размер двигателя, мощность и монтажное положение. Для заказа достаточно направить обозначение и условия применения — менеджер уточнит остальное.

Как выбрать насадный редуктор

1. Определите момент на валу машины и частоту вращения нагрузки.
2. Подсчитайте передаточное число и выберите число ступеней (две или три).
3. Выберите габарит по моменту M2 с запасом на ударные нагрузки и частые пуски.
4. Определите тип выходного вала: полый для насадки на вал машины, цельный или с зажимной втулкой.
5. Подберите способ фиксации корпуса: реактивная штанга или реактивный болт.
6. Проверьте радиальную нагрузку: для серии она допускается до 30 000 Н.

Где применяют насадные редукторы

Типичное применение — приводы ленточных конвейеров, шнековых и скребковых транспортёров, элеваторов, смесителей и дозаторов в горнодобывающей, строительной, пищевой и деревообрабатывающей отраслях. Преимущество насадной схемы — отсутствие муфты между редуктором и валом и компактность привода: редуктор опирается на вал машины и удерживается реактивной штангой.

Особенности эксплуатации насадных редукторов

Насадной редуктор закрепляется на валу машины, поэтому важно правильно выбрать посадку и способ фиксации. Для полого вала предусмотрены зажимная втулка и шпонка, для крупных габаритов — вал с зажимной втулкой (версия L). Реактивный момент воспринимает штанга или болт, которые не должны создавать изгибающей нагрузки на выходной вал. После пуска проверьте температуру корпуса, уровень масла и герметичность уплотнений. Для оборудования, которое моют струёй, применяют усиленные уплотнения выходного вала и сальники из витона.

Аналог в линейке Pujol

Насадные редукторы Pujol DXS (чугун, размеры 300–700) имеют схожую концепцию: универсальный корпус, две или три ступени, передаточные числа 4,06–394,69, версии с полым валом, с цельным валом и с зажимным диском. Параметры серий Motovario S и Pujol DXS можно сравнить на страницах каталога.

Как заказать редуктор Motovario S

ООО «Альпарк» поставляет оригинальную продукцию Motovario и Pujol. Цены не публикуются: направьте запрос на zapros@nmrv.su с обозначением редуктора (например, S 100 C), передаточным числом, размером двигателя и описанием приводимой машины. Технические каталоги серий S, CS, IS и PS — в разделе «Каталоги».
